17:54 Разработка генератора аналоговых сигналов |

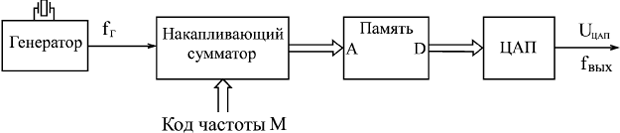

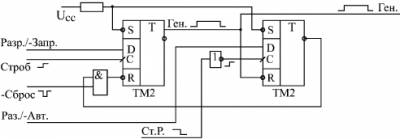

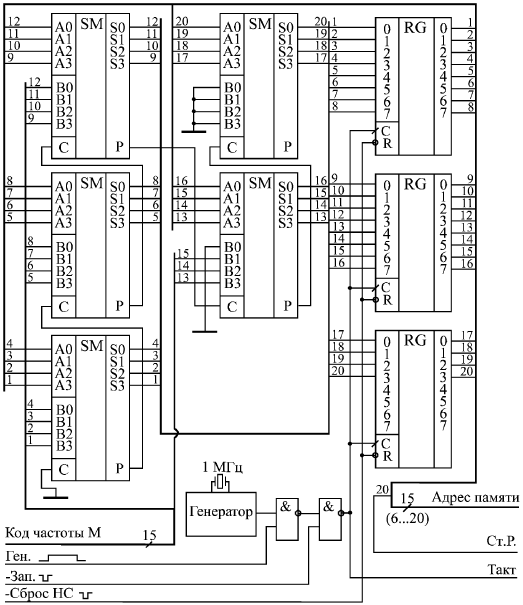

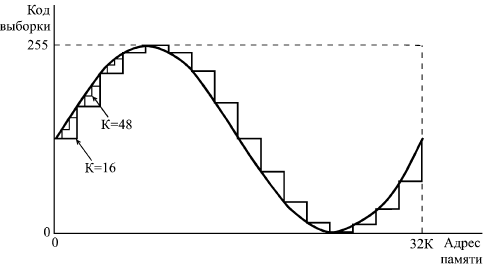

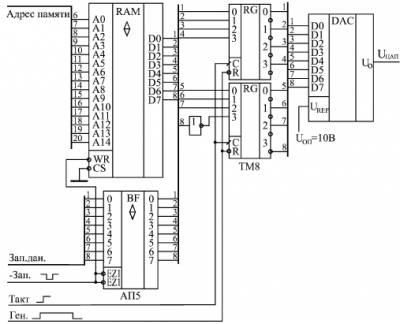

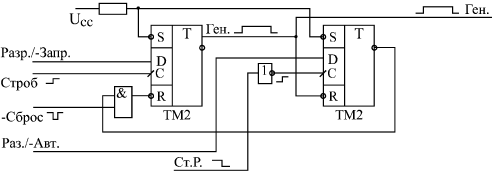

Цифровые генераторы (или, как их еще называют, синтезаторы) аналоговых сигналов произвольной формы часто используются при отладке различных аналоговых и аналого-цифровых устройств и систем. Они позволяют не только получить сигналы разных стандартных и нестандартных форм, но и обеспечить высокую точность задания амплитуды и частоты сигнала, не достижимые в случае обычных аналоговых генераторов. Цифровые генераторы работают обычно под управлением компьютеров или контроллеров, что обуславливает большие удобства пользователя и широкие возможности по заданию разнообразных форм сигналов и по их хранению. Мы будем разрабатывать довольно простой генератор, рассчитанный на звуковой диапазон частот выходного сигнала 20 Гц ... 20 кГц (период от 50 мкс до 50 мс). Генератор должен формировать сигналы произвольной формы с амплитудой, задаваемой управляющим кодом. Генератор должен работать в режиме автоматической (периодической) генерации, а также в режиме разовой генерации с остановкой генерации после окончания одного периода выходного сигнала. Управление работой генератора должно быть полностью цифровым. Отметим, что в реальности сигналы сложной формы, как правило, бывают низкочастотными. Они встречаются, например, при виброиспытаниях, в медицинской технике, в сейсмической технике и т.д. Высокочастотные сигналы обычно имеют довольно простую форму, например, синусоидальную. Поэтому наш простой генератор, рассчитанный на невысокие частоты, будет, тем не менее, удовлетворять требованиям довольно широкого спектра применений. Разработку генератора мы начнем "с конца", то есть с того выходного сигнала, который он должен формировать. Как уже отмечалось в лекции 13 , выходной сигнал ЦАП UЦАП представляет собой ступенчатую функцию, которую можно представить в виде суммы идеального ("гладкого") аналогового сигнала UВЫХ и пилообразного сигнала помехи UПОМ (рис. 15.9). Сигнал помехи UПОМ имеет основную частоту, равную частоте поступления входных кодов на ЦАП. Для сглаживания ступенек выходного сигнала ЦАП и приближения его к идеальному сигналу UВЫХ можно применить простой аналоговый фильтр низкой частоты (ФНЧ), который должен существенно ослаблять сигнал помехи, но не ослаблять полезный выходной сигнал генератора. В примере на рис. 15.9 частота полезного сигнала в 16 раз меньше частоты сигнала помехи, поэтому задача фильтрации не слишком сложна. Однако от генератора сигналов произвольной формы может понадобиться синтез выходных сигналов с крутыми фронтами (например, прямоугольных или пилообразных сигналов). В этом случае применение такого выходного фильтра низкой частоты может исказить выходные сигналы, затянув их фронты. Поэтому целесообразно предусмотреть два выхода генератора: один с низкочастотной фильтрацией, а другой без нее.  Рис. 15.9. Цифровая генерация аналогового сигнала Помимо фильтра низкой частоты, выходной узел генератора сигналов должен содержать схему задания амплитуды выходного сигнала. В случае использования оперативной памяти для хранения кодов выборок выходного сигнала, схема задания амплитуды может и отсутствовать. При этом в память необходимо заносить коды выборок сигнала с нужной амплитудой. Однако такой подход не слишком удобен, так как он требует пересчета всех кодов выборок для каждой новой амплитуды сигнала выбранной формы. Гораздо удобнее сделать так, чтобы в памяти всегда хранились коды выборок сигнала с максимально возможной амплитудой, а выходной сигнал с ЦАП ослаблялся управляемым аттенюатором в нужное количество раз. В результате схема выходного узла генератора аналоговых сигналов будет включать в себя еще и управляемый аттенюатор, рассмотренный в разделе 7.1 (рис. 15.10).  Рис. 15.10. Схема выходного узла генератора Аналоговый фильтр нижней частоты должен иметь коэффициент передачи в полосе пропускания, равный единице и частоту среза, обеспечивающую эффективное подавление сигнала помехи. Тип схемы фильтра и его порядок не слишком важны. Для удобства пользователя целесообразно сделать фильтр неинвертирующим, чтобы выходные сигналы на обоих выходах генератора ( UВЫХ1 и UВЫХ2 ) были одной полярности. Аттенюатор управляется 8-разрядным кодом амплитуды, что обеспечивает коэффициент деления сигнала от 1/256 до 1. Если амплитуда исходного сигнала UЦАП равна 10 В, то амплитуда выходного сигнала ( UВЫХ1 и UВЫХ2 ) может быть задана с точностью около 40 мВ. Увеличение разрядности кода амплитуды потребовало бы принятия специальных мер, так как слишком малые аналоговые сигналы сильно искажаются шумами и помехами по цепям питания. ЦАП необходимо применять умножающий с биполярным выходом, чтобы обрабатывать как положительные, так и отрицательные выходные сигналы. Теперь переходим к проектированию собственно цифровой части генератора. Как уже отмечалось ранее, основной узел генератора должен представлять собой буферную оперативную память с периодическим режимом работы. Причем буфер этот должен быть однонаправленным. Перед началом работы в буфер заносится массив кодов выборок синтезируемого сигнала, а во время работы генератора адреса памяти опрашиваются в нужном темпе, и выходные коды памяти подаются на ЦАП, формирующий аналоговый сигнал UЦАП. Проблема состоит в выборе нужного объема памяти и в способе перебора адресов для обеспечения нужной частоты выходного сигнала. Память может также быть постоянной (ПЗУ), если необходимо формировать одну или несколько постоянных форм сигналов. В этом случае операция записи в память исключается, но проблема выбора способа перебора адресов памяти остается. Существует два основных способа перебора адресов памяти генератора аналоговых сигналов, каждый из которых имеет свои достоинства и недостатки.  Рис. 15.11. Опрос памяти с помощью двоичного счетчика Первый, простейший способ предусматривает перебор адресов памяти генератора с помощью обычного двоичного счетчика. В данном случае, опрашиваются все адреса памяти подряд. Изменение частоты аналогового выходного сигнала генератора производится с помощью изменения тактовой частоты этого счетчика, для чего используется тот или иной управляемый делитель частоты опорного кварцевого генератора (рис. 15.11). Частота выходного сигнала будет определяться при таком решении по формуле fвых = fГ/(N2n), где fГ — частота задающего кварцевого генератора, N — управляющий код делителя частоты, n — разрядность счетчика (разрядность шины адреса памяти). Главное достоинство данного подхода состоит в том, что при изменении частоты выходного сигнала не меняется точность воспроизведения формы выходного сигнала. Ведь точность воспроизведения формы аналогового сигнала зависит в первую очередь от количества выборок, приходящихся на период выходного сигнала, а здесь оно постоянно и равно количеству адресов памяти. Например, если память имеет 1К адресов, то выходной сигнал при любой частоте будет задаваться с помощью 1024 точек, и он всегда будет иметь 1024 ступеньки. Однако данное решение имеет и серьезные недостатки. Основной его недостаток состоит в том, что частота сигнала помехи в данном случае прямо пропорциональна частоте выходного аналогового сигнала генератора (она больше частоты выходного сигнала во столько раз, сколько адресов имеет память). Например, при 1К адресов памяти частота сигнала помехи в 1024 раз больше частоты выходного сигнала, и при изменении частоты выходного сигнала в 1000 раз также в 1000 раз будет изменяться частота сигнала помехи. Отфильтровать такую помеху переменной частоты чрезвычайно трудно, если не невозможно, так как требуется применение фильтра с частотой среза, изменяемой в очень широких пределах. Другой существенный недостаток данного метода связан с высокими требованиями к быстродействию ЦАП. Например, если максимальная частота выходного аналогового сигнала генератора должна быть 20 кГц, а память имеет 1К адресов, то ЦАП должен успевать работать с частотой более 20 МГц, то есть иметь время установления менее 50 нс. При большей частоте выходного сигнала и при большем объеме памяти требования к быстродействию ЦАП будут еще выше. И с такой же скоростью должна работать буферная память, то есть требования к быстродействию памяти также велики. Второй возможный способ перебора адресов памяти генератора аналоговых сигналов состоит в применении накапливающего сумматора с переменным шагом суммирования (рис. 15.12).  Рис. 15.12. Опрос памяти с помощью накапливающего сумматора В память, как и в предыдущем случае, заносится массив кодов выборок периода требуемого сигнала. Но при генерации опрашиваются не все адреса памяти подряд, а только адреса с шагом, задаваемым входным кодом накапливающего сумматора M (см. раздел 4.2.1). Чем больше этот шаг, тем быстрее будет пройден весь объем памяти и тем больше будет частота выходного сигнала генератора. И, соответственно, чем меньше шаг, тем больше времени потребуется на опрос всех адресов памяти, тем меньше будет частота выходного сигнала генератора. При изменении шага опроса памяти изменяется и количество выборок на период выходного сигнала, что приводит к изменению точности воспроизведения формы сигнала. Количество выборок К на период выходного сигнала вычисляется по формуле К = 2n/M, где n — количество разрядов адреса памяти, М — управляющий код накапливающего сумматора. А частота выходного аналогового сигнала определяется формулой fВЫХ = fГ M/2n, где fГ — частота задающего кварцевого генератора. То есть выходная частота прямо пропорциональна управляющему коду M, а не обратно пропорциональна, как в предыдущем случае. Главное достоинство данного подхода состоит в том, что сигнал помехи на выходе всегда имеет одну и ту же частоту, равную частоте задающего кварцевого генератора fГ, независимо от частоты выходного аналогового сигнала. Поэтому такую помеху легко отфильтровать, никакой перестройки частоты среза фильтра не требуется. Другое важное достоинство данного решения состоит в том, что по мере роста частоты выходного сигнала генератор сам пропорционально уменьшает количество выборок на период выходного сигнала, поэтому требования к быстродействию ЦАП, формирующего выходной сигнал, не слишком жесткие. ЦАП может быть в несколько раз более медленным, чем в предыдущем случае, при такой же максимальной выходной частоте. Или, можно сказать и так, при том же самом ЦАП генератор может выдавать выходные сигналы с гораздо более высокой частотой. Точно так же снижаются и требования к быстродействию памяти. Это приводит к тому, что объем памяти в данном случае может быть гораздо больше, чем в предыдущем. Но ничто не дается даром, поэтому данный метод имеет и существенный недостаток. С ростом частоты выходного сигнала его форма будет передаваться все более грубо, ступеньки будут все больше. На рис. 15.13 приведен пример воспроизведения формы синусоидального сигнала, записанного в память объемом 32Кх8 для двух разных шагов наращивания адреса М (количество выборок на период К = 16 и К = 48 ). Понятно, что точность воспроизведения формы сигнала сильно зависит от кода М. Это может привести к тому, что некоторые фрагменты сигналов сложной формы могут быть пропущены. К тому же в случае, когда количество выборок на период выходного сигнала К не равно целому числу, периоды выходного сигнала будут несколько отличаться один от другого. Смягчает этот недостаток уже упоминавшееся обстоятельство, что в природе сигналы сложной формы обычно низкочастотные, а именно низкочастотные сигналы воспроизводятся при данном методе наиболее точно.  Рис. 15.13. Опрос памяти с разными шагами (количество выборок на период К = 16 и К = 48) Исходя из всех этих соображений, останавливаем свой выбор именно на этом, втором методе. Примем для дальнейшего проектирования, что минимальное количество выборок на период выходного сигнала будет равно 32, а максимальное будет равно количеству адресов памяти. Так как от генератора требуется большой диапазон выходных частот (частоты могут различаться в 1000 раз), объем памяти должен быть большим. Если минимальное количество выборок на период равно 32, то максимальное количество выборок на период потребуется в тысячу раз больше, то есть 32000. Поэтому количество адресов памяти не должно быть меньше 32000. Возьмем память с количеством адресов, равным 32К. Количество разрядов данных памяти, определяющее точность задания величины выборок выходного сигнала, не стоит брать слишком большим. Ведь на формируемый аналоговый сигнал будут накладываться помехи от цифровой части схемы, поэтому чрезмерно точное задание величин выборок выходного сигнала окажется попросту излишним. Поэтому выберем количество разрядов данных памяти равным 8, то есть память будет иметь организацию 32Кх15. Спроектируем накапливающий сумматор для генератора аналоговых сигналов. Как уже отмечалось, частота выходного аналогового сигнала прямо пропорциональна управляющему коду накапливающего сумматора М. Абсолютная погрешность установки частоты составит 0,5/М. Поэтому для малых частот погрешность установки частоты будет максимальной. Например, если коду М = 1 будет соответствовать частота 20 Гц, то следующее разрешенное значение частоты будет равно 40 Гц (при М = 2). Это не слишком удобно, хорошо бы иметь точность установки частоты не ниже хотя бы 10% во всем частотном диапазоне. Возьмем, например, абсолютную погрешность установки частоты 0,5 Гц. Значит, при М = 1 генератор должен выдавать частоту 1 Гц. Такие низкие частоты мы можем просто не использовать, зато частота 20 Гц (при М = 20) будет иметь точность установки 2,5%. Разрешенные значения частот вблизи 20 Гц составят при этом 19 Гц, 20 Гц, 21 Гц. Выберем теперь величину тактовой частоты накапливающего сумматора (то есть частоты задающего кварцевого генератора). Максимальная частота выходного сигнала нашего генератора должна быть равна 20 кГц, при этом на период выходного сигнала должно приходиться 32 выборки. То есть тактовая частота накапливающего сумматора должна быть не менее 20 кГц • 32 = 640 кГц. Выберем с запасом тактовую частоту равной 1 МГц. Максимальная частота выходного аналогового сигнала при 32 выборках на период будет при этом составлять 1 МГц/32 = 31,25 кГц. Количество разрядов накапливающего сумматора должно быть таким, чтобы он обеспечивал весь выбранный частотный диапазон. Нетрудно подсчитать, что нам потребуется 20-разрядный накапливающий сумматор (так как 220 = 1048576), то есть при тактовой частоте 1 МГц минимальный период выходного сигнала составит 1048576 тактов или чуть более одной секунды, что примерно соответствует частоте выходного сигнала в 1 Гц. Если использовать 4-разрядные микросхемы полных сумматоров (ИМ3 или ИМ6), то для построения 20-разрядного сумматора потребуется 5 микросхем сумматоров. Для запоминания выходного кода сумматоров надо будет использовать три микросхемы 8-разрядных регистров, причем регистры эти должны быть со входом сброса (например, ИР35) для начального сброса накапливающего сумматора. Получившаяся в итоге схема накапливающего сумматора приведена на рис. 15.14. В качестве тактового сигнала она использует в режиме генерации сигнал с кварцевого генератора частотой 1 МГц (разрешающий сигнал "Ген."), а в режиме записи в память кодов выборок — строб записи в память "-Зап.". На входы адреса памяти подаются сигналы 15 старших выходных разрядов накапливающего сумматора, а 5 младших разрядов накапливающего сумматора не используются. Код частоты М подается на 15 младших входных разрядов накапливающего сумматора, а на старшие 5 разрядов поданы нулевые сигналы. В результате при максимальном коде М=32767 накапливающий сумматор будет переполняться за 32 такта (выходная частота 31,25 кГц), а при минимальном коде М=1 — за 1048576 тактов (выходная частота около 1 Гц).  Рис. 15.14. Накапливающий сумматор генератора аналоговых сигналов Перед началом записи в память накапливающий сумматор должен быть сброшен в нуль сигналом "–Сброс НС". Во время записи в память каждый строб записи "–Зап." должен увеличивать на единицу адрес памяти, поэтому код частоты М должен быть установлен в данном режиме равным 32 (двоичный код 100000). Условия правильной работы накапливающего сумматора следующие. За период тактового генератора должны успеть сработать регистр и сумматор. В нашем случае это условие довольно легко выполняется, так как период тактового генератора 1 мкс. Но при построении более высокочастотных генераторов аналоговых сигналов требуется более высокая тактовая частота, и при этом может уже сказаться накопление задержек переноса пяти микросхем сумматоров. При тактовой частоте больше 10 МГц это уже может вызвать большие проблемы. Точно так же за период следования стробов записи в памяти "-Зап." должны успевать срабатывать регистр и сумматоры. Это условие обычно значительно проще выполнить, чем первое. Посмотрим, какой будет частота сигнала помехи и какой должна быть частота среза выходного аналогового низкочастотного фильтра (см. рис. 15.10). При управляющем коде частоты М больше или равном 32 каждый тактовый импульс будет вызывать изменение адреса памяти. Поэтому частота помехи будет равна частоте тактового генератора (1 МГц). Это соответствует частоте выходного сигнала, большей 32 Гц. Однако нам надо обеспечить нижнюю частоту выходного аналогового сигнала 20 Гц. Если код частоты М будет лежать в пределах от 16 до 31, то адрес памяти будет изменяться не реже одного раза на два такта тактового генератора. Частота помехи будет не менее 500 кГц. То есть при частоте выходного сигнала, большей 16 Гц, частота сигнала помехи будет в пределах от 500 кГц до 1 МГц. Максимальная частота выходного аналогового сигнала равна 31,25 кГц. Значит, частота среза фильтра должна быть такой, чтобы сильно ослаблять частоты, большие 500 кГц, но не искажать частоты, меньшие 31,25 кГц. Эти частоты различаются в 16 раз, поэтому фильтр построить не слишком сложно. В результате мы получаем, что выбранная схема накапливающего сумматора обеспечивает диапазон частот выходного аналогового сигнала от 16 Гц до 31,25 кГц, причем погрешность установки частоты составляет 0,5 Гц во всем частотном диапазоне. Количество выборок сигнала на период будет изменяться от 32 на верхнем краю частотного диапазона до 32К на нижнем краю частотного диапазона. Это вполне удовлетворяет требованиям к генератору, сформулированным в начале данного раздела. Переходим теперь к проектированию схемы управления для генератора аналоговых сигналов. Схема управления генератора должна обеспечивать два режима работы: режим записи в память и режим генерации. Причем генерация может быть как автоматическая (периодическая), так и разовая. Эти режимы реализуются простой схемой на двух триггерах (рис. 15.15).  Рис. 15.15. Схема управления для генератора аналоговых сигналов Первый (левый по рисунку) триггер служит для разрешения или запрещения генерации. По внешнему сигналу "Строб" (положительный фронт) в него записывается единица для разрешения генерации или нуль для запрещения генерации. Выходной сигнал "Ген." используется для разрешения тактовых импульсов накапливающего сумматора (см. рис. 15.16) и для управления остальной частью схемы. Перед началом работы генератора этот триггер сбрасывается в нуль внешним сигналом начального сброса "–Сброс". Второй (правый по рисунку) триггер служит для организации режима разового запуска генератора. При запрете генерации этот триггер сброшен в нуль сигналом "Ген." (единица на инверсном выходе). При разрешении генерации этот триггер срабатывает по отрицательному фронту на старшем разряде накапливающего сумматора (сигнал "Ст.Р." со схемы на рис. 15.16), то есть по переполнению накапливающего сумматора, возникающему после окончания одного периода аналогового сигнала. Если внешний управляющий сигнал "Раз./-Авт." установлен в нуль (автоматический запуск), то ничего не происходит, триггер остается сброшенным. Если же внешний сигнал "Раз./-Авт." установлен в единицу (разовый запуск), то после окончания одного периода выходного аналогового сигнала генератора второй триггер перебросится в единицу (нуль на инверсном выходе) и сбросит тем самым первый триггер, запретив генерацию. Узнать об этом можно, анализируя флаг генерации —сигнал "Ген.". Для нового разрешения генерации надо снова записать единицу в первый триггер. Наконец, последний узел генератора аналоговых сигналов — это память с ЦАП. Прежде всего надо обеспечить, чтобы ЦАП, формирующий выборки аналогового сигнала по кодам из памяти, выдавал как положительные, так и отрицательные сигналы, то есть был биполярным. Это существенно повысит универсальность генератора. ЦАП должен формировать выходное напряжение (а не выходной ток), что позволит более просто обрабатывать выходной сигнал выходным узлом (см. рис. 15.10). Требования к быстродействию ЦАП в нашем случае невелики: коды всегда поступают на него с периодом в 1 мкс, значит, за это время ЦАП должен успеть установить свое выходное напряжение. Таких ЦАП существует довольно много. Опорное напряжение ЦАП удобно выбирать равным 10 В, что обеспечит размах выходного сигнала от –10 В до +10 В. При этом шаг изменения выходного сигнала (минимально возможная высота ступеньки) составит 20В/256, то есть около 80 мВ. Но это только для сигнала максимальной амплитуды 10 В. Если же требуется генерация сигнала с амплитудой 1 В (ослабление выходным аттенюатором в 10 раз), то шаг изменения выходного сигнала будет около 8 мВ. Входной код ЦАП (то есть выходной код буферной памяти) должен фиксироваться в параллельном регистре, чтобы все разряды этого кода подавались на входы ЦАП одновременно. В момент отсутствия генерации на выходе ЦАП должно быть нулевое напряжение, поэтому данный регистр должен иметь вход сброса, на который подается сигнал "Ген.". Однако надо учитывать, что при биполярном выходе ЦАП нулевому уровню выходного сигнала соответствует не нулевой код 00000000, а код 10000000 (с единицей в старшем разряде). Поэтому регистр должен сбрасываться не в нуль, а именно в состояние 10000000. При этом просто поставить дополнительный инвертор на старший разряд кода нельзя, так как он внесет задержку и старший разряд кода будет устанавливаться позже остальных разрядов, что может вызвать недопустимо большие выбросы выходного напряжения. Поэтому этот входной регистр ЦАП должен иметь как прямые, так и инверсные выходы (например, ТМ8), причем все разряды, кроме старшего, надо брать с прямых выходов регистра, а старший разряд — с и нверсного выхода. Это обеспечит одновременное изменение всех разрядов кода. Для компенсации инверсии старшего разряда надо дополнительно проинвертировать сигнал старшего разряда на входе регистра. Память выборок сигнала целесообразно использовать многоразрядную с совмещенной входной и выходной шинами данных, что позволит упростить схему. Микросхемы с организацией 32Кх8 выпускаются многими фирмами. Память лучше брать нетактируемую, чтобы в режиме чтения (при генерации) можно было постоянно подавать на вход –CS сигнал логического нуля. Быстродействие памяти не слишком критично, так как перебор адресов происходит довольно медленно. За период тактового сигнала (1 мкс) в режиме чтения должен успеть сработать регистр накапливающего сумматора, и память должна успеть выдать читаемый код (с задержкой выборки адреса).  Рис. 15.16. Память и ЦАП генератора аналоговых сигналов Совмещенная шина входных/выходных данных памяти требует применения однонаправленного входного буфера (например, АП5), через который в режиме записи на память будут подаваться записываемые в память коды выборок генерируемого сигнала. Буфер должен открываться тем же сигналом, который подается на вход –WR памяти. Во время генерации буфер должен быть закрыт. В результате схема буферной памяти с ЦАП для генератора аналоговых сигналов будет выглядеть так, как показано на рис. 15.16. Перед началом работы в память должны быть записаны коды выборок (8-разрядная шина "Зап. Дан".) по стробу "–Зап.". Данные должны выставляться до начала строба и сниматься после его окончания. Во время строба записи "-Зап." память переходит в режим записи (сигнал –WR), а буфер открывается (сигналы -EZ1 и -EZ2). За счет задержки буфера записываемые данные снимаются со входов данных памяти позже, чем заканчивается сигнал "-Зап.". Поэтому данные записываются в память. По окончании сигнала "-Зап." происходит смена адреса памяти (см. рис. 15.14). Всего должно быть проведено 32К циклов записи для полного заполнения памяти. Когда начинается генерация (сигнал "Ген."), адреса памяти перебираются накапливающим сумматором, а читаемая из них информация записывается по сигналу "Такт" (см. рис. 15.14) в 8-разрядный регистр (две микросхемы ТМ8), а затем поступает на входы ЦАП. В результате выдача выборок выходного сигнала (UЦАП) задерживается на один такт относительно момента чтения из памяти, но эта задержка, как правило, не имеет никакого значения. После окончания генерации регистр сбрасывается в состояние 10000000, соответствующее нулю выходного сигнала UЦАП. Так как по сигналу начального сброса "–Сброс" (см. рис. 15.15) генерация запрещается, на выходе генератора в этот момент также будет нулевое напряжение. Таким образом, схема генератора аналоговых сигналов полностью спроектирована. Сформулируем теперь последовательность действий, которые надо предпринимать для управления работой генератора. После включения питания надо подать сигнал начального сброса "–Сброс" (см. рис. 15.15), который запретит генерацию и обеспечит нулевой уровень выходного напряжения генератора. Затем необходимо записать в память массив кодов выборок сигнала требуемой формы. Для этого код частоты надо задать равным 32 и сбросить накапливающий сумматор в нуль сигналом "–СбросНС". После этого надо производить последовательную запись всех 32К кодов по шине записываемых данных Зап.дан., сопровождая их стробами записи "-Зап.". После окончания записи в память можно запускать генерацию, но перед началом генерации надо сбросить накапливающий сумматор сигналом "–СбросНС", задать режим запуска генерации (разовый или автоматический), а также установить код нужной выходной частоты (см. рис. 15.14 и 15.15). Кроме того, надо задать код амплитуды выходного сигнал (см. рис. 15.10). После этого надо подать положительный сигнал "Разр./-Запр." и сопроводить его стробом (см. рис. 15.15). Если требуется остановить автоматическую генерацию, то нужно установить нулевой сигнал "Разр./-Запр." и сопроводить его стробом. Если же генерация разовая, то узнать о том, продолжается ли она или уже закончилась, можно на основании анализа сигнала "Ген." (см. рис. 15.15). В заключение отметим, что управление разработанным генератором аналоговых сигналов лучше возложить на компьютер или управляющий интеллектуальный контроллер, что существенно упростит работу с ним. |
